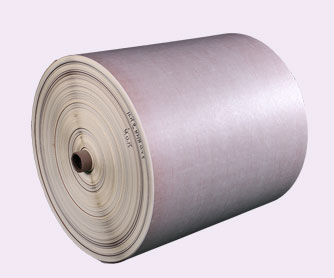

6650NHN NOMEX聚酰亞胺薄膜柔軟復合絕緣材料
型號: 6650
絕緣等級: H級絕緣材料(180 ℃)
厚度: 0.15mm-0.4mm
寬度: 914mm
包裝: 編織袋
NHN(6650)聚酰亞胺薄膜聚芳酰胺纖維柔軟復合材料
Nomex+聚酰亞胺薄膜+Nomex |
| |
產品介紹
●產品簡介
6650NHN聚酰亞胺薄膜聚芳纖維紙柔軟絕緣復合材料采用二面杜邦Dupont Nomex® 聚芳纖維紙與6050聚酰亞胺薄膜粘結復合而成的三層電工絕緣復合材料。 | | | ●產品特性
耐熱等級：H級絕緣材料(180 ℃) 6650NHN復合紙具有良好的介電性能和力學性能，在高溫下和受潮后力學性能優為突出。 | | | ●產品用途
6650NHN聚酰亞胺薄膜聚芳纖維紙柔軟絕緣復合材料具有良好的介電性能和力學性能，在高溫下和受潮后力學性能優為突出。 |   |

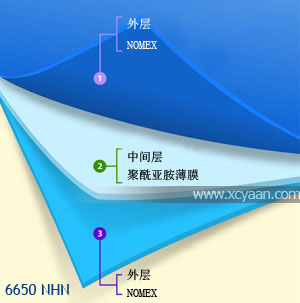

| | ●產品構成 |  | 三層：
中間層：聚酰亞胺薄膜
外層：杜邦Dupont Nomex® 聚芳纖維紙
|
|
|
| |
相關認證
  | 我廠生產的6650NHN聚酰亞胺薄膜聚芳纖維紙柔軟絕緣復合材料產品為UL認可的電氣零部件產品。UL檔案號：E310670。 隸屬于UL電氣絕緣零部件系統(OBJS2)-H級絕緣系統。
符合歐盟RoHs標準檢測測試2002/95/EC指令，是無鉛、無鎳的綠色環保電氣產品。 |
|
| |
技術參數
執行標準: |
| 序號 | 指標 | 單位 | 指標值 | | 1 | 指標厚度 | mm | 0.15 | 0.17 | 0.20 | 0.23 | 0.25 | 0.30 | 0.33 | | 2 | 拉伸強度 | 縱向 | 不彎折 | N/10mm | ≥120 | ≥140 | ≥160 | ≥180 | ≥200 | ≥250 | ≥270 | | 彎折后 | ≥70 | ≥90 | ≥90 | ≥130 | ≥150 | ≥170 | ≥180 | | 橫向 | 不彎折 | ≥80 | ≥90 | ≥100 | ≥110 | ≥120 | ≥150 | ≥170 | | 彎折后 | ≥50 | ≥70 | ≥80 | ≥80 | ≥100 | ≥110 | ≥130 | | 3 | 擊穿電壓 | 不彎折 | | ≥8 | ≥9 | ≥10 | | 彎折后 | | ≥7 | ≥8 | ≥9 | | 4 | 常態電壓 | - | 不分層 | | 5 | 長期耐熱性 溫度指數(TI) | - | ≥180℃ |
|
| 8 6650NHN復合紙應儲存在通風干燥潔凈的的室溫（40℃以下）環境中。運輸及儲存時間應注意防火、防潮、防壓、防曬。在室溫條件下儲存期為12個月，超過貯存期按技術要求檢驗合格后仍可以使用。 |
